Câble Moyenne Tension Souterrain

Câble moyenne tension souterrain de 6/10 kV à 26/35 kV, isolation XLPE conforme à la norme IEC 60502-2, conducteurs cuivre ou aluminium, écran cuivre (CWS) et armure SWA disponibles.

Les câbles moyenne tension (MT) sont conçus pour le transport et la distribution d’électricité sur réseaux fixes, sous une tension nominale alternative comprise entre 3 et 36 kV. [VOTRE MARQUE] est un fabricant chinois spécialisé dans les câbles d’énergie souterrains moyenne tension, disponibles en versions unipolaire (1 âme) ou tripolaire (3 âmes), en conducteur cuivre rigide (classe 2) ou aluminium. Nous proposons une isolation en XLPE (polyéthylène réticulé) ou EPR, avec gaines extérieures en PVC, PE ou LSZH, ainsi qu’une armure en fils d’acier galvanisés (SWA) ou en fils d’aluminium (AWA) pour une résistance mécanique accrue en pose directe enterrée.

Gamme de Tensions Normalisées

Les câbles moyenne tension (MT) couvrent les réseaux fixes dont la tension nominale est comprise entre 3 et 36 kV. Selon les pays et les normes applicables (IEC, NFC, BS), cette plage peut varier légèrement. Nous fabriquons deux grandes familles de câbles MT souterrains : unipolaires (1 âme) et tripolaires (3 âmes), en conducteur cuivre ou aluminium, avec isolation XLPE et écran métallique.

PDF sur les Câbles Moyenne Tension

Téléchargez notre catalogue complet des câbles moyenne tension (PDF) : spécifications, dimensions et options d'armure.

Nos câbles moyenne tension sont disponibles dans les tensions normalisées IEC 60502-2 et NFC 32-022. Le tableau ci-dessous vous aide à identifier la tension U₀/U adaptée à votre réseau.

Tension U₀/U	Tension max. Um	Applications typiques
3,6/6 kV	7,2 kV	Usines, mines, réseaux industriels internes
6/10 kV	12 kV	Distribution urbaine, postes de transformation
8,7/15 kV	17,5 kV	Réseaux de distribution France et Afrique francophone
12/20 kV	24 kV	Distribution européenne, postes HTA/BT
18/30 kV	36 kV	Réseaux de transport secondaire, parcs renouvelables
26/35 kV	40,5 kV	Sous-stations, liaisons industrielles majeures

Notre Gamme de Câbles Moyenne Tension Souterrains

Câble MT Unipolaire (1 âme)

Le câble MT unipolaire comporte un seul conducteur et est destiné au transport monophasé ou au montage triphasé en trois câbles séparés. Il est utilisé lorsque les sections sont importantes (≥ 95 mm²) ou lorsque l’installation en trois couches est privilégiée.

Application : postes de transformation, réseaux urbains en nappe, liaisons souterraines, usines.

Norme : IEC 60502-2, NFC 32-022, BS 6622.

Câble MT Tripolaire (3 âmes)

Le câble MT tripolaire regroupe trois conducteurs dans la même gaine, pour des tensions de 3,6/6 kV jusqu’à 26/35 kV. Il est particulièrement adapté aux sections moyennes (25–400 mm²) et aux poses en tranchée, en fourreau ou sur chemins de câbles.

Section : 25–630 mm².

Application : distribution publique, centrales électriques, sites industriels, énergies renouvelables.

Norme : IEC 60502-2, BS 7870, NFC 32-022, GB/T 12706.

Câble Moyenne Tension Unipolaire (1 âme)

Le câble MT unipolaire comporte un seul conducteur par câble. Pour un réseau triphasé, on utilise trois câbles unipolaires séparés. Cette configuration est privilégiée pour les grandes sections (à partir de 95 mm²) car elle facilite la pose, la manutention et le rayon de courbure, notamment en milieu urbain contraint. L’armure en fils d’aluminium (AWA) est non magnétique, adaptée aux câbles unipolaires en courant alternatif.

Caractéristiques :

Tensions : 3,6/6 kV à 26/35 kV
Sections : 25–630 mm²
Conducteur : cuivre rigide classe 2 ou aluminium
Isolation : XLPE 90°C, écran semi-conducteur interne et externe
Écran métallique : fils de cuivre CWS ou ruban de cuivre
Armure : fils d’aluminium (AWA) recommandée en unipolaire
Gaine : PVC, PE ou LSZH

Applications : postes de transformation, réseaux de distribution urbains, liaisons souterraines de grandes sections, sites industriels.

Normes : IEC 60502-2, NFC 32-022, BS 6622.

Câble Moyenne Tension Tripolaire (3 âmes)

Le câble MT tripolaire regroupe trois conducteurs dans la même gaine. Il est utilisé pour les sections moyennes (25–400 mm²) en triphasé, dans les réseaux de distribution, les liaisons enterrées et les postes préfabriqués. Sa construction trois-en-un réduit l’encombrement et simplifie la pose en tranchée.

Caractéristiques :

Tensions : 3,6/6 kV à 26/35 kV
Sections : 25–630 mm²
Conducteur : cuivre rigide classe 2 ou aluminium
Isolation : XLPE 90°C, écran semi-conducteur
Écran métallique : fils de cuivre CWS
Armure : fils d’acier galvanisés (SWA) ou rubans d’acier (STA)
Gaine : PVC, PE ou LSZH

Applications : distribution publique, centrales électriques, parcs renouvelables, sites industriels, pose directe enterrée.

Normes : IEC 60502-2, NFC 32-022, BS 7870, GB/T 12706.

Guide de Sélection : Cœur, Écran et Armure

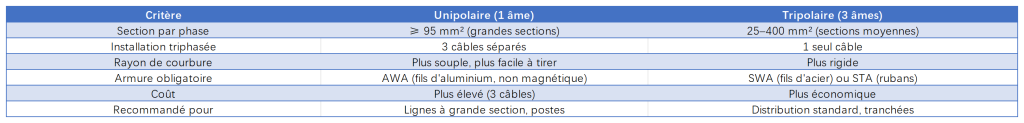

Câble unipolaire (1 âme) vs tripolaire (3 âmes)

Écran métallique (metallic screen)

Armure (armor)

Caractéristiques Électriques

Courant admissible indicatif (XLPE cuivre, 90°C, pose en tranchée directe, sol à 25°C) :

Valeurs indicatives IEC 60502-2, à confirmer selon conditions réelles (profondeur, température du sol, groupement de câbles).

Courant de court-circuit admissible (1 seconde, XLPE cuivre) :

Options constructives anti-humidité :

Écran semi-conducteur : couche interne et externe autour de l’isolation XLPE, égalise le champ électrique
Étanchéité longitudinale : rubans expansibles dans l’âme, bloquent la progression de l’eau le long du câble
Étanchéité radiale : feuillard aluminium (laminé) sous la gaine, empêche l’eau de pénétrer radialement

Section (mm²)	Icc 1s (kA)
95	13,6
150	21,5
240	34,3
400	57,2

Section (mm²)	Unipolaire (A)	Tripolaire (A)
35	130	110
70	210	175
120	300	250
185	390	330
300	510	420
400	610	500

Application Typique de Câble Moyenne Tension

Génie électrique

Énergie Renouvelable

Exploitation Minière

Pétrole, Gaz et Pétrochimie

Fabrication Industrielle

Infrastructures et Bâtiments Commerciaux

Génie électrique

Énergie Renouvelable

Exploitation Minière

Pétrole, Gaz et Pétrochimie

Fabrication Industrielle

Infrastructures et Bâtiments Commerciaux

Fabrication et Contrôle Qualité de Nos Câbles MT

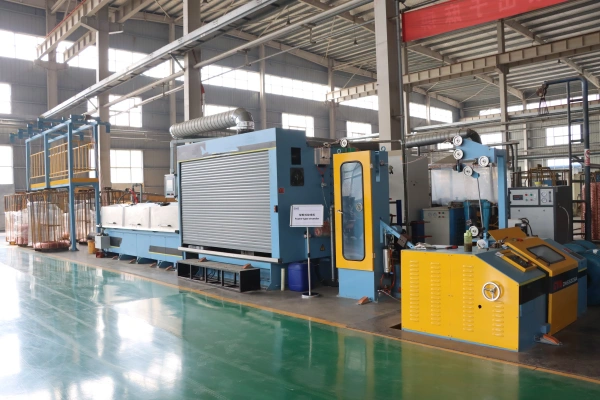

Notre usine fabrique des câbles moyenne tension sur des lignes complètes : tréfilage, toronnage, extrusion XLPE sous vide, câblage, armuration et gaine extérieure. Chaque lot subit des essais en usine avant expédition.

Étapes clés de production (à illustrer par 4 photos légendées) :

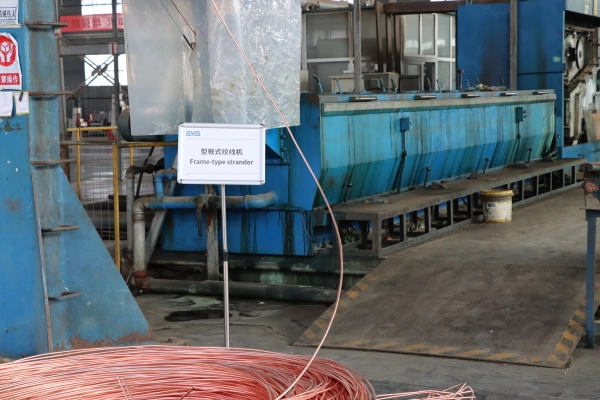

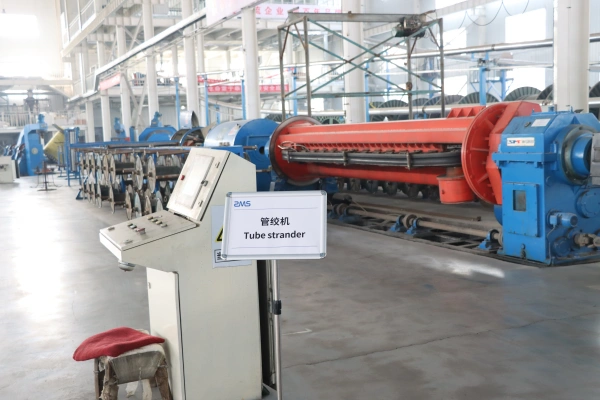

Toronnage des conducteurs cuivre ou aluminium (classe 2 rigide)

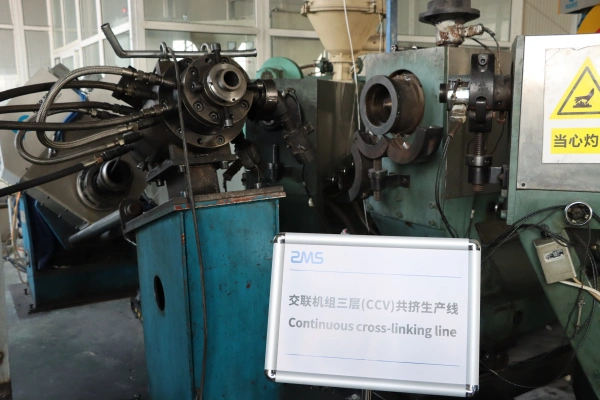

Extrusion de l’isolation XLPE et des écrans semi-conducteurs
Câblage et pose de l’écran métallique (CWS) et de l’armure
Essais finaux : tenue au tension, résistance conducteur, mesure d’épaisseur

Essais usine disponibles :

Essai de tension à 50 Hz (selon IEC 60502-2)
Mesure de la résistance des conducteurs
Vérification dimensionnelle (épaisseur isolation, gaine)
Essai au feu IEC 60332 (option LSZH)
Inspection tiers sur demande : SGS, BV, Intertek, TÜV

Certifications :

ISO 9001:2015 (qualité)
ISO 14001:2015 (environnement)
CE / CPR Eca
Fabrication selon IEC 60502-2, NFC 32-022

Pourquoi Nous Choisir comme Fournisseur de Câbles MT ?

1. Fabricant direct en Chine, pas un commerçant

Notre usine est située à Zhengzhou, dans la province du Henan. Nous maîtrisons toutes les étapes de production : tréfilage, toronnage, extrusion, câblage, armuration et gainage. Pas d’intermédiaire, prix usine direct.

2. Gamme complète du BT au MT

Nous fabriquons des câbles de 0,6/1 kV jusqu’à 500 kV : câbles de distribution, câbles de contrôle, câbles d’instrumentation, câbles industriels souples et conducteurs aériens. Un seul fournisseur pour vos projets.

3. Expérience export internationale

Nos câbles sont exportés en France, en Afrique du Nord et de l’Ouest, au Moyen-Orient et en Asie du Sud-Est. Nous connaissons les normes NF C, IEC, BS et les exigences documentaires des marchés franco-phones.

4. Production sur mesure

Sections, nombres de conducteurs, types d’armure (SWA/STA/AWA), gaines PVC/PE/LSZH, marquage client — nous adaptons la fabrication à votre cahier des charges technique.

5. Délais et logistique maîtrisés

Délai de production 15–25 jours, emballage sur tourets export, extrémités scellées. Conditions FOB, CIF selon vos besoins.

Références de Projets

Nous fournissons des câbles moyenne tension pour des projets de distribution, d’énergies renouvelables et industriels à travers le monde. Voici deux références représentatives.

Projet de Distribution — Afrique du Sud

Pays	Afrique du Sud
Année	2024
Tension	6,35/11 kV
Câbles fournis	3 × 240 mm² Cu/XLPE/PVC/SWA/PVC (FR) — 11 kV 2 × 150 mm² Cu/XLPE/PVC/SWA/PVC (FR) — 11 kV 3 × 70 mm² Cu/XLPE/PVC/SWA/PVC (FR) — 11 kV
Norme	SABS 1339
Application	Réseau de distribution urbain, postes de transformation
Délai	60 jours, garantie 18 mois

Projet Géothermique — Islande

Pays	Islande
Année	2023
Tension	19/33 kV
Câbles fournis	3 × 185 mm², Al/XLPE/PVC/SWA/PVC, 19/33 kV, longueur totale 24 000 m
Norme	IEC 60502-2
Application	Centrale géothermique, raccordement au réseau
Délai	45 jours, garantie 18 mois

Plus de références de projets (Afrique de l’Ouest, Moyen-Orient, Asie du Sud-Est) disponibles sur demande, sous NDA.

Types de Projets que Nous Fournissons :

Distribution électrique urbaine et rurale (postes, réseaux BT/MT)
Parcs solaires et éoliens (raccordement MT)
Sites miniers (câbles armés SWA)
Usines industrielles et pétrochimiques
Infrastructures : tunnels, métros, aéroports
