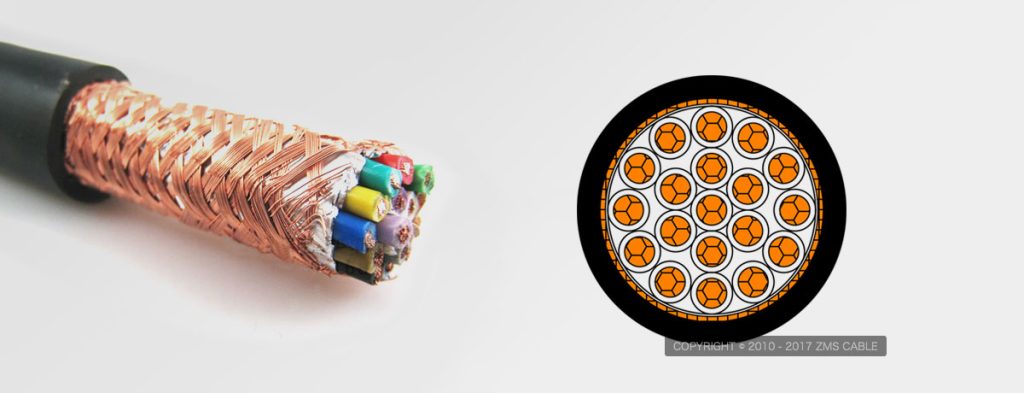

Câble d'instrumentation
Les câbles d’instrumentation sont utilisés pour transmettre des signaux d’instrumentation, des signaux de commande et des données basse tension. Généralement installés en intérieur, ils conviennent aux environnements humides. Ils sont également utilisés dans le secteur industriel pour la transmission de signaux et de services de communication, de données et de voix, ainsi que pour l’interconnexion d’équipements électriques et d’instruments. La catégorie des câbles d’instrumentation englobe diverses structures de câbles.
Types: Cuivre / Polyéthylène / Isolé / PVC / Blindé / Acier inoxydable
Nous fournissons des solutions de câblage d’instrumentation sur mesure pour les projets industriels, notamment les installations pétrolières et gazières, les centrales électriques, les usines pétrochimiques et les systèmes d’automatisation. Disponibles en versions blindées, armées, LSZH et sur mesure, conformes aux normes CEI, BS et internationales.
Familles de Câbles D'instrumentation
Les types et les spécifications des câbles d’instrumentation sont nombreux et complexes. Fort de nombreuses années d’expérience dans la vente et le secteur industriel, ZMS — fabricant professionnel de câbles d’instrumentation — a établi une liste des types de câbles les plus courants pour vous aider dans votre choix. N’hésitez pas à nous contacter pour toute demande spécifique ou sur mesure.
PDF des spécifications des câbles d'instrumentation
ZMS provides our partners around the world with brochures of our cable products, including aerial cables, submarine cables, control cables and other types of special cables, and more.
Câble d'instrumentation non armé BS5308
Conducteur : Cuivre recuit ou étamé
Sections : 0,5 mm² et 0,75 mm² (multibrins classe 5) ; 0,5 mm² et 1,0 mm² (cuivre massif classe 1) ; 1,5 mm² et 2,5 mm² (cuivre multibrins classe 2), conforme à la norme BS 6360
Isolation : PE (polyéthylène)
Blindage général : Composite aluminium, face métallique vers l’intérieur, avec fil de continuité de 0,5 mm²
Gaine : PVC (polychlorure de vinyle)
Température de service : -40 °C à +70 °C (installation fixe) ; 0 °C à +50 °C (en fonctionnement)
Rayon de courbure minimal : 5 x diamètre extérieur
Câble d'instrumentation armé BS5308 à isolation PE
Conducteur : Cuivre recuit ou cuivre étamé.
Isolation : PE (polyéthylène) conforme à la norme BS6234, classe 03.
Appairage : Deux conducteurs torsadés ensemble avec un ruban isolant (pas de torsion inférieur à 100 mm).
Ruban de liaison : Ruban en ester polymérisé transparent.
Blindage général : Écran composite aluminium/plastique, face métallique vers l’intérieur, avec fil de continuité de 0,5 mm².
Gaine intérieure : PE (polyéthylène) conforme à la norme BS6234, catégorie 2C ou classe 03.
Armure : Armure en fils d’acier galvanisé.
Câble d'instrumentation BS5308 à isolation PE et blindage
Conducteur : Cuivre recuit ou étamé ; dimensions conformes à la norme BS6360 : 0,5 mm² et 0,75 mm² (multibrin de classe 5), 0,5 mm² et 1,0 mm² (cuivre massif de classe 1), 1,5 mm² et 2,5 mm² (cuivre multibrin de classe 2).
Isolation : PE (polyéthylène), conforme à la norme BS6234, classe 03.
Appairage : deux conducteurs torsadés, avec un ruban isolant (pas de torsion inférieur à 100 mm).
Ruban de liaison : ruban en ester polymérisé transparent.
Blindage général : blindage composite aluminium/plastique, face métallique vers l’intérieur, au contact du fil de drainage de 0,5 mm².
Gaine intérieure : PVC (polychlorure de vinyle), conforme à la norme BS6746, catégorie TM 1 ou 6.
Avantages de ZMS
Intégrité du signal renforcée grâce à une conception de blindage avancée
Nos câbles d’instrumentation utilisent un blindage individuel des paires et un blindage global pour minimiser les interférences électromagnétiques (IEM) et les interférences radioélectriques (IRF), garantissant ainsi une transmission précise du signal pour les systèmes d’instrumentation sensibles.
Conformité aux normes internationales
Disponibles avec les normes IEC 50288-7, BS 5308, NEK 606 et autres spécifications internationales, nos câbles d’instrumentation répondent aux exigences des projets pétroliers et gaziers, pétrochimiques, de production d’énergie et d’automatisation industrielle.
Solutions personnalisées pour diverses applications industrielles
Nous proposons des solutions personnalisées, notamment en matière de section des conducteurs, de nombre de paires/triades, de structures de blindage, d’options d’armure et de matériaux de gaine, en fonction des exigences du projet.
Fiabilité en environnements industriels difficiles
Grâce à des options telles que les versions blindées, LSZH et résistantes au feu, nos câbles d’instrumentation conviennent aux installations extérieures, aux plateformes offshore, aux usines chimiques et aux installations industrielles.
Fabricant direct avec capacité de production complète
En tant que fournisseur professionnel de câbles d’instrumentation, nous maîtrisons l’intégralité du processus de production, du tréfilage des conducteurs à l’extrusion de l’isolant, en passant par le blindage et les tests finaux, garantissant ainsi une qualité constante et une fiabilité de livraison optimale.
Sélection de câbles d'instrumentation
• En fonction du mode de pose, sélectionnez le type de câble d’instrumentation (blindé ou non) ainsi que ses dimensions et spécifications de base.
• Choisissez entre une âme en cuivre ou en aluminium en tenant compte de la section du câble, des conditions d’utilisation, de la zone d’installation et des considérations économiques.
• Sélectionnez les spécifications et le nombre de conducteurs en fonction de la charge : 4 conducteurs pour l’éclairage ; 4 + 1 conducteurs pour les immeubles de bureaux et les bâtiments importants ; 5 conducteurs pour les sections inférieures à 25 mm².
• La tension nominale du câble doit être adaptée à celle de la ligne.
• Pour les câbles de 1 kV et moins, le courant admissible est généralement calculé sur la base du double de la puissance de la charge, tandis que pour une charge purement résistive, il est basé sur 1,5 fois la puissance.
• Lorsque la longueur du câble dépasse 400 mètres, il convient de prendre en compte la chute de tension lors de la sélection.
• Lors du choix des câbles, tenez également compte du courant de démarrage de la charge maximale, de l’évolution future du projet et de la marge de sécurité concernant la section du conducteur.
Si vous ne savez pas comment choisir les produits dont vous avez besoin ou si vous ne trouvez pas le type et la taille de câble dont vous avez besoin sur cette page, ne vous inquiétez pas. Contactez-nous et envoyez-nous vos besoins, nous pouvons vous aider à choisir le bon câble. Vous pouvez nous fournir les informations suivantes : tension du câble, matériau du conducteur, matériau de l’isolation et de la gaine, type de blindage, type d’armure, etc. ou vous pouvez nous fournir l’environnement d’installation du câble, les exigences de l’application, etc. Nous vous servirons de tout cœur. Le fournisseur de câbles ZMS possède un certain nombre de certifications de qualité : ISO 9000, ISO 9001, ISO14000, ISO14001, ISO18000, CE, IEC, BS, NFC, ASTM, DIN, etc.
Service de la société ZMS
Services et gamme de produits : ZMS propose un vaste choix de câbles et de conducteurs. Nous offrons un service attentionné ainsi que des solutions professionnelles adaptées aux besoins de chaque client.
Certification de qualité : Les câbles ZMS sont fabriqués conformément aux normes internationales telles que GB, IEC, BS, NFC, ASTM, DIN, entre autres. Notre équipe technique est en mesure de concevoir des câbles sur mesure répondant précisément à vos exigences.
Service client professionnel : ZMS propose des services de conseil professionnels gratuits, vous offrant ainsi une solution globale pour vos projets ainsi que des options de livraison rapide.
Services de livraison et d’expédition : Outre la fourniture de câbles de haute qualité, ZMS propose des solutions de livraison performantes. Nous garantissons l’acheminement sécurisé des produits grâce à des solutions d’emballage et de transport optimales, permettant ainsi de réduire considérablement les frais de transport pour nos clients.
Emballage ZMS : Les câbles ZMS sont conditionnés sur des tourets en bois, dans des cartons ondulés ou sous forme de couronnes. Les extrémités des câbles sont scellées à l’aide d’un ruban adhésif BOPP et d’un capuchon d’étanchéité non hygroscopique afin de les protéger de l’humidité. Nous pouvons également imprimer les marquages requis sur l’extérieur du conditionnement à l’aide de matériaux résistants à l’eau, selon les spécifications du client.
