Câbles basse tension pour projets industriels et énergétiques
À quels besoins techniques les câbles basse tension répondent-ils ?
Les câbles basse tension sont largement utilisés pour la distribution de l’énergie électrique dans les installations industrielles, les bâtiments commerciaux, les projets d’infrastructure et les réseaux électriques. Le choix du câble dépend de la tension nominale, des besoins en puissance, du mode de pose, des conditions environnementales et de la protection mécanique requise. Nous fournissons des solutions de câbles basse tension sur mesure, conformes aux normes en vigueur et aux spécifications techniques de votre projet.
Distribution d'énergie
Systèmes de distribution d'énergie primaire et secondaire.
Monoconducteur · Multiconducteur · Armé · Non armé
Installations industrielles
Usines, machines et équipements de production.
Câble XLPE · Câble Armé · Câble de Commande
Infrastructures
Bâtiments, transports et infrastructures publiques.
Câble XLPE · Câble armé · Câble LSZH
Projets de construction
Alimentation électrique temporaire et permanente.
Câble d’alimentation BT · Câble LSZH · Câble résistant au feu
Catalogue de câbles basse tension (PDF)
ZMS met à la disposition de ses partenaires du monde entier des brochures de ses câbles : câbles aériens, câbles sous-marins, câbles de commande, câbles spéciaux et bien d'autres encore.
Modèles de câbles basse tension
Série U-1000 conforme aux normes françaises (NF C 32-321 / 322)
| Modèle | Structure | Application | Équivalence internationale |
|---|---|---|---|
| U-1000 R2V | Cuivre / XLPE / PVC, non armé | Distribution électrique fixe : conduits, pose apparente, enfouissement direct | ≈ N2XY / YJV |
| U-1000 AR2V | Aluminium / XLPE / PVC, non armé | Solution économique pour la distribution électrique de grandes sections | ≈ NA2XY / YJLV |
| U-1000 RVFV | Cuivre / XLPE / PVC / armure en fils d’acier | Enfouissement direct et installations nécessitant une protection mécanique | ≈ N2XBY / YJV22 |
| U-1000 ARVFV | Aluminium / XLPE / PVC / armure en fils d’acier | Enfouissement direct pour câbles de grandes sections | ≈ NA2XBY / YJLV22 |
Série de câbles unipolaires pour installations électriques des bâtiments (EN 50525 / NF C 32-201)
| Modèle | Conducteur | Application |
|---|---|---|
| H07V-U | Cuivre rigide monobrin (classe 1) | Circuits fixes sous conduits ou en apparent, couramment utilisé dans les installations électriques des bâtiments résidentiels |
| H07V-R | Cuivre rigide multibrins (classe 2) | Câblage sous conduits pour les grandes sections |
| H07V-K | Cuivre souple (classe 5) | Câblage des tableaux électriques et armoires de commande |
| H05V-K / H07Z1-K | Cuivre souple / souple sans halogène | Câblage interne des équipements / installations dans les bâtiments recevant du public nécessitant une meilleure protection contre l’incendie |
Câbles souples de raccordement (EN 50525)
| Modèle | Application |
|---|---|
| H07RN-F | Câble à gaine en caoutchouc, destiné aux équipements industriels mobiles, chantiers et installations extérieures, particulièrement adapté aux applications de chantier en Afrique francophone |
| H05VV-F / H07VV-F | Câble souple à gaine PVC, destiné aux appareils électroménagers et aux équipements légers |
Câbles de sécurité incendie pour bâtiments (NF C 32-201)
FR-N 05 VV-U / VV-R / VV-F (câbles unipolaires / souples à isolation et gaine en PVC ignifugé), destinés aux applications soumises aux exigences obligatoires de la réglementation française en matière de construction.
Caractéristiques techniques de nos câbles basse tension

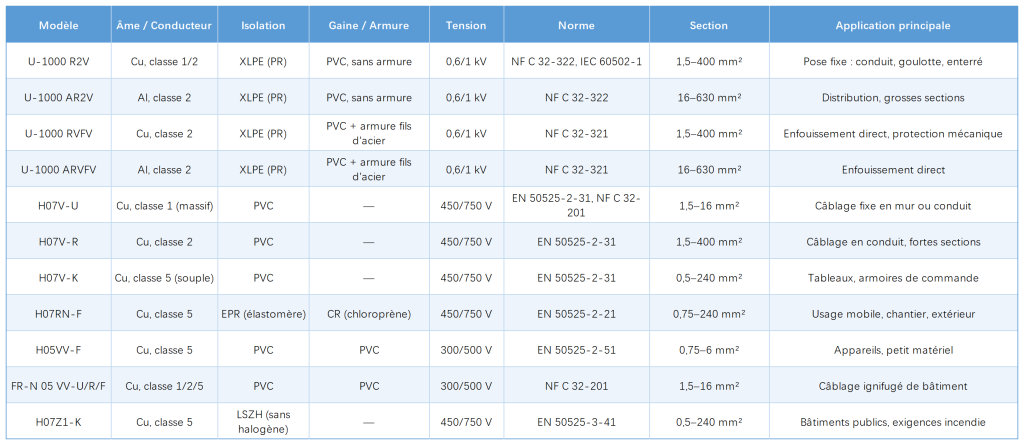

Le tableau ci-dessous regroupe les structures et les paramètres principaux de nos câbles basse tension. Les sections, les coloris et les longueurs peuvent être adaptés selon les exigences de votre projet.
Choix du Noyau en Cuivre ou en Aluminium
Notre gamme complète de câbles basse tension propose des conducteurs en cuivre (Cu) et en aluminium (Al). Voici un guide rapide pour vous aider à choisir :
Comparison | (Cu) Core | (Al) Core |
Conductivité électrique | Excellent (résistivité la plus faible) | Bon (environ 1,6 fois la résistivité du cuivre) |
Weight | heavier | Léger (environ 1/3 du poids du cuivre) |
Section transversale | Une section transversale plus petite peut assurer la même capacité de transport de courant. | Une section transversale plus importante est nécessaire pour compenser la résistivité. |
Cost | higher | Nettement inférieur au cuivre (en raison de fluctuations de prix plus faibles). |
Performance de la construction en flexion | Doux et facile à installer | Pour les rayons de courbure plus importants, des connecteurs spéciaux sont nécessaires. |
Scénarios applicables | Distribution électrique intérieure, équipements de précision et espaces restreints | Lignes aériennes, câbles souterrains de grande section et projets sensibles aux coûts |
Choix recommandé | Bâtiments commerciaux, usines, centres de données | Réseau électrique urbain, usines industrielles, projets d’infrastructure |
Conseils de sélection : Les projets au Moyen-Orient et en Afrique nécessitent souvent des âmes en cuivre et en aluminium. Nous vous recommandons de préciser le type de projet lors de votre demande de devis ; notre équipe technique vous conseillera gratuitement sur le choix de l’âme.
Applications des câbles basse tension
Câblage électrique pour bâtiments et commerces
Les câbles basse tension 0,6/1 kV ZMS assurent la distribution électrique des bâtiments résidentiels, commerciaux et de grande hauteur. Disponibles en version LSZH pour la sécurité incendie, ils sont conformes aux normes NYY, N2XY et BS 5467.
Installations industrielles et d'usine
Les câbles armés basse tension (SWA/STA) résistent aux contraintes mécaniques, aux huiles et aux produits chimiques en environnements industriels, miniers et de production. Disponibles en cuivre ou en aluminium, de 1,5 mm² à 630 mm².
Distribution souterraine urbaine
Les câbles basse tension isolés XLPE, gainés PVC ou PEHD, sont largement utilisés dans les réseaux de distribution urbains souterrains. En versions enterrée ou en fourreau, ils sont conformes à l'IEC 60502-1 et aux normes des distributeurs d'électricité.
Infrastructures du Moyen-Orient et de l'Afrique
Les câbles basse tension ZMS équipent des projets de distribution d'énergie et d'électrification de bâtiments dans le Golfe, en Afrique du Nord et en Afrique subsaharienne. Conformes aux IEC 60502-1 et BS 5467, ils sont livrés avec une documentation d'essais complète.
FAQ – Câble Basse Tension
Les normes IEC 60502-1 et BS 5467 sont toutes deux internationalement reconnues pour les câbles d'alimentation basse tension 0,6/1 kV. La norme IEC 60502-1 est une norme internationale, largement adoptée au Moyen-Orient, en Asie, en Afrique et en Europe. La norme BS 5467 est une norme britannique qui couvre les câbles armés à armure de fil d'acier (SWA), couramment utilisés dans les pays du Golfe, les marchés de l'ex-Commonwealth et les projets britanniques. La principale différence pratique réside dans les exigences de construction de l'armure et les valeurs de résistance électrique des conducteurs. ZMS peut fabriquer des câbles conformes à l'une ou l'autre norme et fournir des rapports d'essais de type complets. N'hésitez pas à nous consulter pour déterminer la norme applicable à votre projet.
Pour un enfouissement direct, les câbles basse tension armés sont recommandés. Les types les plus courants sont : les câbles SWA (à armure de fil d'acier) conformes aux normes BS 5467 ou IEC 60502-1, qui offrent une protection mécanique contre les mouvements de terrain et les excavations accidentelles ; les câbles NYY-J (non armés, pour une installation en conduit ou en gaine) ; et les câbles à isolation XLPE et gaine extérieure en PEHD, pour une meilleure résistance à l'humidité. Tous les câbles souterrains ZMS sont livrés avec des gaines extérieures résistantes aux UV. Lors de votre demande de devis, indiquez la profondeur d'enfouissement, le type de sol et la présence éventuelle de produits chimiques agressifs.
Oui, ZMS est en mesure de fabriquer des câbles basse tension conformes à la norme NF C 33-209 et aux normes françaises associées, destinés aux projets de construction et d'infrastructure en Algérie, au Maroc, en Tunisie, en France, au Sénégal et dans d'autres pays de la région. Ces câbles comprennent notamment le H1XV-A (conducteur en aluminium à isolation en polyéthylène réticulé), les câbles multiconducteurs NF C 32-321 et d'autres types de câbles couramment utilisés dans les projets de construction et d'infrastructure en Afrique du Nord.
ZMS fournit des câbles basse tension dont la section des conducteurs varie de 1,5 mm² à 630 mm² (cuivre) et de 16 mm² à 630 mm² (aluminium). Différentes configurations de conducteurs (1, 2, 3, 4 ou 5 âmes, ou multiconducteur) sont disponibles sur demande. Les longueurs standard sont de 100 m, 200 m, 500 m et 1 000 m, sur tourets ou en bobines. La quantité minimale de commande pour les spécifications standard est généralement de 300 m par référence ; veuillez nous contacter pour tout câble sur mesure.
Les services ZMS
Services de production : ZMS dispose d’une large gamme de câbles et de conducteurs. Nous fournissons un accompagnement personnalisé et des solutions de projet adaptées à tous ceux qui en ont besoin.
Services de certification de la qualité : Les câbles ZMS sont fabriqués conformément aux normes GB, IEC, BS, NF C, ASTM, DIN et autres normes internationales. Notre équipe technique peut adapter nos câbles à vos exigences spécifiques.
Service client : ZMS offre des consultations professionnelles gratuites, des solutions de projet clés en main et des délais de livraison rapides.
Services de livraison et d’expédition : ZMS fournit des câbles de haute qualité, mais aussi des solutions de livraison adaptées. Tout en garantissant la sécurité des marchandises, nous proposons des solutions d’emballage et de transport optimisées, qui réduisent considérablement les coûts de fret de nos clients.
Emballage des câbles ZMS : Les câbles ZMS sont livrés sur tourets en bois, en bobines ou en cartons ondulés. Les extrémités des câbles sont scellées avec une bande autocollante BOPP et un capuchon étanche pour les protéger de l’humidité. Nous pouvons imprimer les marquages demandés sur l’extérieur du touret avec une encre imperméable, conformément aux exigences du client.
