Câble Blindé SWA
Le câble armé SWA est constitué d’une armure en fils d’acier robuste, conçue pour les applications nécessitant une protection mécanique, telles que les systèmes souterrains, les réseaux électriques urbains et les installations industrielles. Fabriqués selon les normes internationales, les câbles SWA fournis par ZMS garantissent leur fiabilité même dans les environnements difficiles. Une variété de tailles et de configurations de sections est disponible pour répondre à vos besoins en matière de distribution électrique.
Types de Câbles Armés SWA
Le câble armé à fils d’acier (SWA) est un type courant de câble armé, conçu pour la protection mécanique des installations fixes. Dans la catégorie des câbles SWA, les produits peuvent être classés selon le nombre de conducteurs, le matériau conducteur (cuivre ou aluminium), la section et la tension nominale. Voici quelques-uns de nos modèles de câbles SWA les plus populaires :

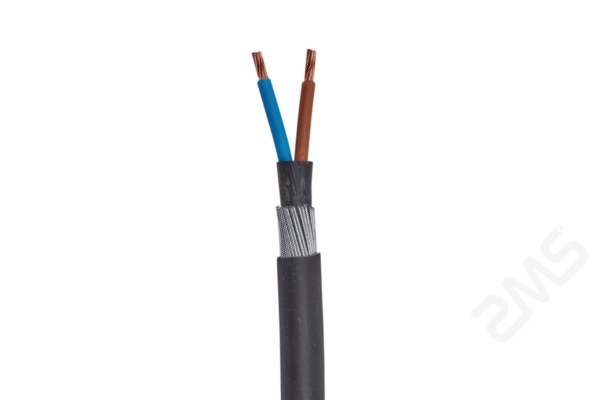

Câble SWA 10 mm à 2 Conducteurs
Câble SWA 10 mm bipolaire composé de deux conducteurs en cuivre torsadés pour la transmission d’énergie monophasée basse tension 600/1000 V. Il offre une résistance mécanique élevée et convient à l’enfouissement direct ou à la pose fixe en extérieur. Conforme aux normes BS 5467 et IEC 60502-1.
Structure du Câble
- Conducteur : Cuivre, 2 conducteurs
- Isolation : XLPE
- Literie : PVC
- Armure : Fil d'acier
- Gaine : PVC
- Tension nominale : 600/1000 V
Caractéristiques du Câble
- Convient pour une alimentation monophasée
- Haute protection mécanique
- Résistant à l'huile, à l'abrasion et au soleil
- Fiable dans les installations extérieures
Applications
- Distribution monophasée dans les projets commerciaux/industriels
- Installations électriques agricoles
- Câblage de petit moteur ou de CVC
- Enfouissement souterrain direct
Paramètres Techniques
| Parameter | Specification |
| Test Voltage | 3.5kV AC |
| Max. Operating Temperature | +90°C |
| Minimum Bending Radius | 6 × Overall Diameter |
| Approx. Overall Diameter | 17 – 19 mm |
| Current Rating (In Air) | ~46A (at 30°C ambient temperature) |
| Current Rating (Buried) | ~40A (depending on soil thermal resistivity) |
| Flame Retardant Standard | IEC 60332-1 / BS EN 60332-1 |
| Applicable Standards | BS 5467 / IEC 60502-1 / ISO 9001 |
Câble SWA 3 Conducteurs 6 mm
Câble basse tension SWA 6 mm à 3 conducteurs, économique et durable, offrant une excellente résistance aux chocs, à l’humidité et aux contraintes environnementales. Largement utilisé pour l’éclairage extérieur, les petites machines et la distribution d’énergie en milieu commercial ou industriel. Conforme à la norme BS 5467, il convient à un enfouissement direct ou à un montage en surface.
Structure du Câble
- Conducteur : Cuivre, toronné de classe 2
- Isolation : XLPE
- Literie : PVC
- Armure : fil d'acier galvanisé
- Gaine : PVC, noire
- Tension nominale : 0,6/1 kV
Caractéristiques du Câble
- Léger et facile à installer
- Capacité actuelle modérée pour les services de construction
- Options résistantes au feu disponibles
- Longue durée de vie avec peu d'entretien
Applications
- Distribution générale d'énergie
- Câblage de petits équipements industriels
- Éclairage extérieur et alimentation électrique du jardin
- Encastré dans des conduits ou enfoui directement
Paramètres Techniques
| Parameter | Value |
| Test Voltage | 3.5 kV AC |
| Maximum Operating Temp | +90°C |
| Minimum Bending Radius | 6 × Overall Diameter |
| Overall Diameter (Approx) | 15 – 17 mm |
| Amp Rating (Air) | ~64A (at 30°C ambient temperature) |
| Amp Rating (Direct Burial) | ~53A (depends on soil conditions) |
| Applicable Standards | BS 5467 / IEC 60502-1 |

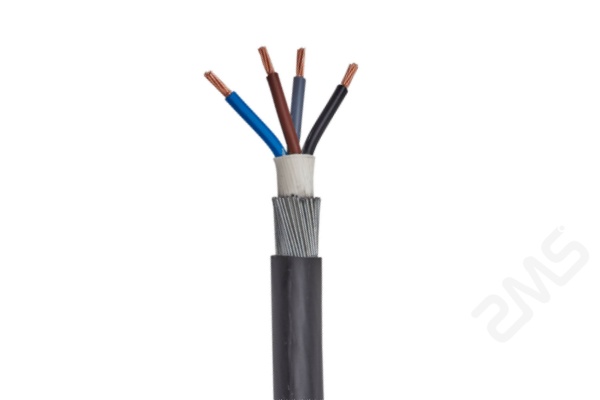

Câble SWA 4 Conducteurs 16 mm
Câble SWA blindé quadripolaire de 16 mm, basse tension, robuste, avec quatre conducteurs toronnés en cuivre, isolation XLPE et armure en acier galvanisé. Idéal pour les systèmes de distribution triphasés avec neutre, il offre une excellente résistance aux chocs, à l’humidité et aux agressions extérieures.
Structure du Câble
- Conducteur : Cuivre toronné de classe 2
- Isolation : XLPE
- Literie : PVC
- Armure : Fil d'acier galvanisé (SWA)
- Gaine : PVC noir
- Tension : 600/1000V
Caractéristiques du Câble
- Excellente résistance aux dommages mécaniques et aux chocs
- Convient pour l'enfouissement direct et l'utilisation souterraine
- Haute stabilité thermique (jusqu'à 90°C en fonctionnement continu)
- Gaine extérieure ignifuge et résistante aux UV
Applications
- Alimentation électrique triphasée industrielle
- Distribution d'énergie souterraine
- Installation extérieure pour câblage fixe
- Convient aux environnements difficiles et à forte charge
Paramètres Techniques
| Parameter | Specification |
| Test Voltage | 3.5kV AC |
| Maximum Operating Temp. | +90°C |
| Minimum Bending Radius | 6 × Overall Diameter |
| Approx. Overall Diameter | 17 – 19 mm |
| Current Rating (In Air) | ~46A (at 30°C ambient temperature) |
| Current Rating (Buried) | ~40A (depending on soil thermal resistivity) |
| Flame Retardant Standard | IEC 60332-1 / BS EN 60332-1 |
| Applicable Standards | BS 5467 / IEC 60502-1 / ISO 9001 |

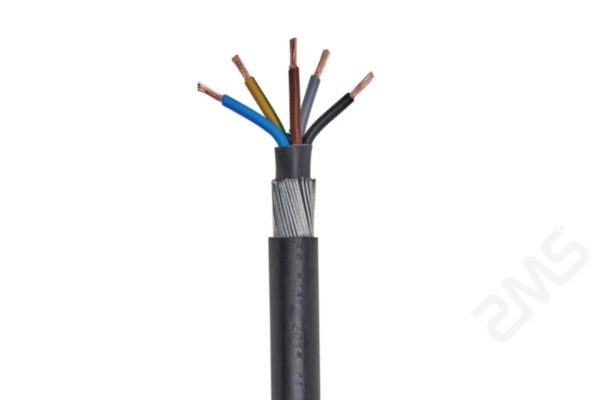

Câble SWA 5 Conducteurs 25 mm
Câble blindé SWA à cinq conducteurs de 25 mm, série basse tension, composé de cinq conducteurs en cuivre toronnés, adapté aux systèmes d’alimentation triphasés complexes avec fils neutres et de terre, ainsi qu’aux lignes de contrôle dans les environnements industriels, l’enfouissement direct, l’utilisation en extérieur et l’installation dans des environnements difficiles.
Structure du Câble
- Conducteur : Cuivre, 5 conducteurs
- Isolation : XLPE
- Literie : PVC extrudé
- Blindage : Blindage en fil d'acier (SWA)
- Gaine : PVC, noir / LSZH en option
- Tension : 0,6/1 kV
Caractéristiques du Câble
- Câble robuste pour circuits complexes
- Blindage CEM grâce à une conception à 5 conducteurs
- Excellentes performances en termes d'humidité et de sol
- Disponible avec des options ignifuges ou à faible émission de fumée
Applications
- Systèmes de commande à cinq fils + systèmes d'alimentation triphasés
- Projets d'infrastructure
- Équipements de grande taille ou armoires électriques
- Enfouissement souterrain direct
Paramètres Techniques
| Parameter | Specification |
| Test Voltage | 3.5kV AC |
| Maximum Operating Temp. | +90°C |
| Minimum Bending Radius | 6 × overall diameter |
| Approx. Overall Diameter | 30 – 34 mm |
| Current Rating (In Air) | ~110A (at 30°C ambient temperature) |
| Current Rating (Buried) | ~96A (depending on soil thermal resistivity) |
| Flame Retardant Standard | IEC 60332-1 / BS EN 60332-1 |
| Applicable Standards | BS 5467 / IEC 60502-1 / ISO 9001 |
À Propos des Câbles Blindés à âme en Cuivre ou en Aluminium
Bien que nous ayons présenté quatre types et structures de câbles blindés en fil d’acier dans le contenu ci-dessus, cela ne signifie pas que tous les câbles blindés sont à âme en cuivre. Les câbles blindés à âme en aluminium jouent également un rôle crucial dans diverses applications d’équipements industriels.
Conducteur en Cuivre
- Couramment utilisé dans les applications industrielles et commerciales
- Excellente conductivité et faible résistance
- Coût plus élevé, mais performances plus stables
- Modèle : câble SWA en cuivre à 4 conducteurs de 16 mm
Conducteur en Aluminium
- Pour les projets sensibles aux coûts ou à faible poids
- Léger et moins cher
- La capacité de transport de courant est 30 % inférieure à celle du cuivre
- Modèle : Câble blindé SWA en aluminium de 25 mm²
Nos Avantages de Certification
Depuis sa création il y a plus de 30 ans, ZMS Cable étudie chaque année les principales normes de câbles à travers le monde. Nous fournissons activement des normes de certification de produits afin que nos clients puissent acheter les câbles les plus sûrs et les plus fiables. Nos câbles ont été vérifiés par des organismes faisant autorité, qu’ils soient américains ou britanniques. Ces dernières années, nous avons également été fortement impliqués dans d’autres domaines de normalisation, tels que les normes portugaises et turques. Découvrez les câbles ZMS.
Pourquoi Choisir Notre Câble Armé SWA ?
- Conducteur vérifié 100 % cuivre/aluminium
- Conforme strictement aux normes BS 5467 / IEC 60502-1
- Certifié ISO 9001, CE, RoHS
- Peut être coupé à des longueurs personnalisées sur demande
- La vitesse de livraison et les méthodes de transport sont diverses
- Emballage et étiquetage OEM sur demande
FAQ
Les câbles blindés en fil d'acier peuvent-ils être mis à la terre ?
Où le câble armé n'est-il pas autorisé ?
Quelles sont les limites lors de l’utilisation des câbles armés SWA ?
