Câble de Branchement Aérien

Overhead Service Drop Cable

Câble de branchement aérien fourni par ZMS – Câbles de branchement duplex, triplex et quadruplex haut de gamme.

Durable. Économique. Conçu pour les raccordements aériens aux réseaux électriques.

Idéal pour la distribution électrique aérienne en zones résidentielles, commerciales et rurales.

Get A Free Quotation

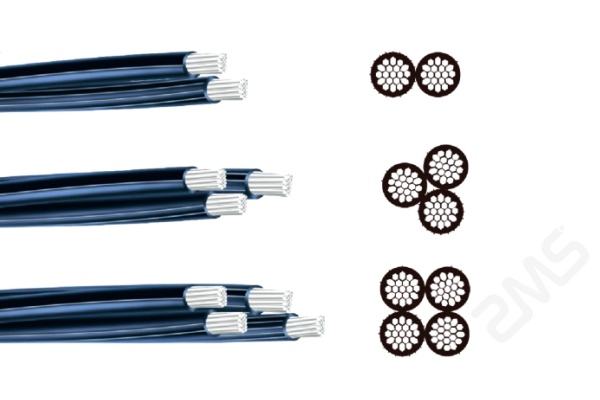

Types de câbles de dérivation de service aérien

Les câbles de branchement aériens sont largement utilisés pour acheminer l’électricité des poteaux électriques jusqu’aux locaux des utilisateurs finaux. Selon les besoins du client (monophasé ou triphasé), ces câbles sont principalement classés en trois types : bipolaires, tripolaires et quadripolaires. ZMS Manufacturing conçoit chaque type de câble pour des applications spécifiques, proposant différentes configurations de conducteurs et résistances mécaniques pour répondre aux différents besoins d’installation.

Selon le nombre de conducteurs et l’usage prévu, les câbles de branchement aériens peuvent être classés en trois types : bipolaires, tripolaires et quadripolaires.

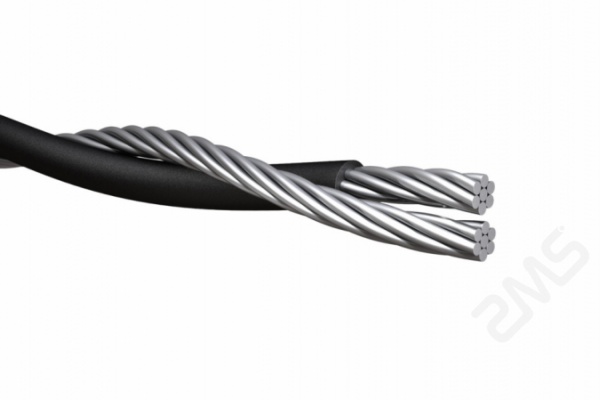

Duplex Service Drop Cable

Câble de Branchement Aérien Duplex

Le câble de branchement duplex est utilisé pour acheminer l’électricité monophasée de la ligne électrique secondaire jusqu’au branchement ou au compteur d’une résidence ou d’un petit bâtiment commercial. Il est composé de deux conducteurs : un conducteur de phase isolé et un conducteur neutre en aluminium nu.

Get A Free Quotation

Description de la Structure

Caractéristiques du Câble

Paramètres Techniques

Size (AWG/kcmil)

Insulation Thickness (mm)

Approx. OD (mm)

Weight (kg/km)

Rated Voltage

6 AWG

1.14

13.2

106

600/1000V

4 AWG

1.14

14.5

152

600/1000V

2 AWG

1.14

16.8

231

600/1000V

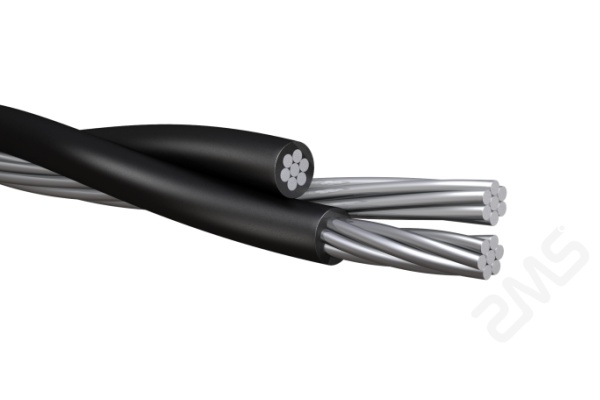

Triplex Service Drop Cable

Câble de Branchement Aérien Triplex

Le câble de branchement à trois conducteurs est utilisé pour acheminer l’électricité monophasée d’un transformateur monté sur poteau jusqu’à l’entrée de service d’un bâtiment. Il est composé de deux conducteurs de phase isolés et d’un conducteur neutre nu, généralement utilisé pour le support mécanique et la mise à la terre.

Get A Free Quotation

Structure de Câbles Aériens Triplex

Caractéristiques des Câbles Aériens Triplex

Tailles de Fils Triplex et Paramètres Techniques

Conductor Size (AWG/kcmil)

Insulation Thickness (mm)

Approx. OD (mm)

Weight (kg/km)

Rated Voltage

4 AWG

1.14

17.5

225

600/1000V

2 AWG

1.14

20.3

287

600/1000V

1/0 AWG

1.52

23.6

412

600/1000V

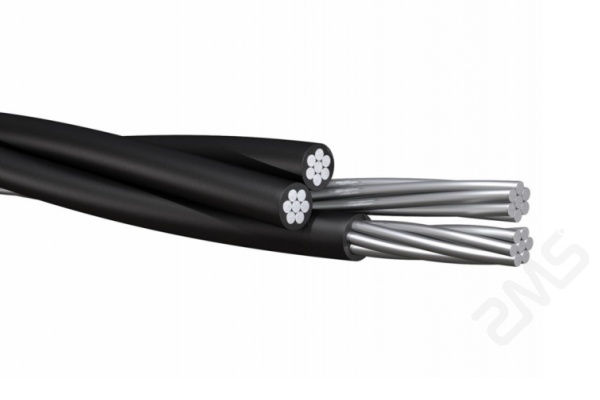

Quadruplex Service Drop Cable

Câble de Branchement Aérien Quadruplex

Le câble de branchement à quatre conducteurs est conçu pour l’alimentation électrique triphasée des grandes résidences, des centres commerciaux ou des bâtiments industriels légers. Il est composé de trois fils de phase isolés et d’un fil neutre nu.

Get A Free Quotation

Structure de Câblage Aérien Quadruplex

Caractéristiques du Câble Quadruplex

Paramètres Techniques

Conductor Size (AWG/kcmil)

Insulation Thickness (mm)

Approx. OD (mm)

Weight (kg/km)

Rated Voltage

2 AWG

1.14

24.6

386

600/1000V

1/0 AWG

1.52

27.9

561

600/1000V

4/0 AWG

1.65

34.8

885

600/1000V

Différence - Duplex, Triplex et Quadruplex

Une compréhension claire des structures entre les câbles Duplex, Triplex et Quadruplex peut non seulement aider les apprenants à comprendre les câbles, mais également permettre aux acheteurs de choisir les câbles requis le plus correctement.

TypeNumber of ConductorsTypical ApplicationPower Supply TypeKey Features
Duplex2 (1 phase + 1 neutral)Single-phase service to residential buildingsSingle-phaseSimple structure, ideal for short runs
Triplex3 (2 phases + 1 neutral)Single-phase power from transformer to homeSingle-phaseNeutral also acts as messenger support wire
Quadruplex4 (3 phases + 1 neutral)Three-phase power to commercial or large loadsThree-phaseSuitable for high load capacity applications

Normes du Câble de Branchement Aérien Duplex

  • ASTM (USA) —— ASTM B230, ASTM B231/B231M , ASTM B232/B232M
  • ICEA (USA) —— ICEA S-76-474
  • IEC —— IEC 60228

Pourquoi choisir notre service de câble de dérivation

En tant que négociant et exportateur de câbles établi de longue date en Chine, les produits de ZMS Cable ont été bien accueillis par les clients, des performances des câbles au service client.

Avantages du Produit

Avantages de L'offre

FAQ

Le conducteur neutre est-il également un fil messager ?

Oui, dans les câbles de dérivation de service duplex, le conducteur neutre n'est pas isolé et fonctionne à la fois comme chemin de retour électrique et comme support mécanique (messager) du câble.

Quelle tension nominale le câble de dérivation de service duplex prend-il en charge ?

La plupart des câbles de dérivation de service duplex sont conçus pour 600 V ou 1 000 V, ce qui convient à la distribution d'énergie basse tension.

Le câble de dérivation de service duplex peut-il être utilisé sous terre ?

Non, le câble de branchement duplex est conçu uniquement pour les installations aériennes. Pour les applications souterraines, utilisez plutôt un câble URD (distribution résidentielle souterraine).
