Le câble aérien moyenne tension 19/33 kV conforme à la norme IEC 60502-2 (ABC) est un câble d’alimentation aérien moyenne tension conçu pour les réseaux de distribution d’énergie urbains, l’électrification rurale et les lignes industrielles aériennes longue distance. Contrairement aux conducteurs aériens nus traditionnels, les conducteurs de ce câble sont regroupés en faisceaux avec des couches d’isolation et de blindage, ce qui offre une sécurité et une fiabilité accrues, ainsi qu’une installation simplifiée.
ZMS fabrique des câbles ABC moyenne tension 19/33 kV en stricte conformité avec la norme IEC 60502-2 et les spécifications de puissance applicables. Ce câble utilise des conducteurs en aluminium multibrins isolés au polyéthylène réticulé XLPE et convient aux systèmes de distribution d’énergie triphasés aériens jusqu’à 33 kV.

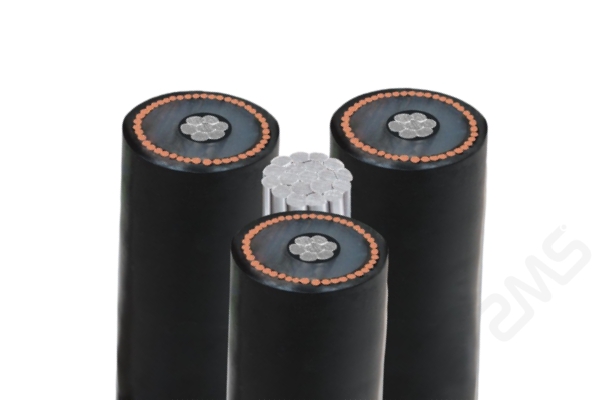

Construction et aspect des câbles
Les câbles MV ABC 19/33 kV sont fournis sous forme de faisceaux ronds compacts, conçus pour une installation sur poteaux ou pylônes électriques aériens.
- Conducteur : aluminium compacté câblé (catégorie 2) ou alliage d’aluminium, rond, surface lisse, haute conductivité.
- Blindage du conducteur : Couche semi-conductrice extrudée recouvrant la surface du conducteur.
- Isolation : Isolation en polyéthylène réticulé XLPE, adaptée à des températures de fonctionnement continues jusqu’à 90 °C, avec une rigidité diélectrique et une résistance au vieillissement élevées.
- Blindage de l’isolation : Couche semi-conductrice extrudée recouvrant la surface de l’isolation XLPE.
- Blindage métallique : Blindage en fil de cuivre ou en ruban de cuivre ; blindage en fil d’aluminium également disponible sur demande.
- Gaine (en option) : Gaine extérieure noire en PEHD ou PEMDEP résistante aux UV, offrant une protection mécanique et environnementale supplémentaire.
- Assemblage : Généralement 3 conducteurs de phase isolés torsadés pour une installation aisée sur poteaux ; faisceaux compacts avec ou sans conducteur neutre/terre, selon la conception.
- Couleur : Surface extérieure noire.
Paramètres de construction (Exemple pour 3×95mm² et 3×150mm²)
| Item | Rated Voltage kV | Conductor Cross-Section mm² | Approx. Conductor Diameter mm | Nominal Insulation Thickness mm | Nominal Screen Thickness mm | Metallic Screen Area mm² | Approx. Overall Diameter (Bundle)mm | Approx. Cable Weight kg/km | Max. DC Resistance at 20°C Ω/km | Test Voltage (5 min) kV |
| 3×95 mm² | 19/33 | 95 | 11.0 | 8.0 | 1.2 | ≥16 | 65–75 | 2,200–2,700 | 0.32 | 76 |
| 3×150 mm² | 19/33 | 150 | 13.5 | 8.0–8.5 | 1.2 | ≥25 | 75-90 | 2,800–3,500 | 0.206 | 76 |
ZMS can supply other cross-sections (e.g. 50, 70, 120, 185, 240 mm²) and customized screen design according to project specifications.
Note: The following is a typical data range for reference. The exact design can be customized according to utility requirements.
Caractéristiques techniques
Température maximale du conducteur :
Fonctionnement normal : 90 °C
Surcharge d’urgence : 130 °C
Court-circuit: 250 °C (maximum 5 seconds)
Fréquence :
50 Hz ou 60 Hz
Méthode d’installation :
Installation aérienne sur poteaux, murs ou structures métalliques
Rayon de courbure minimal :
Généralement ≥ 15 fois le diamètre extérieur du câble
Conformité aux normes :
CEI 60502-2 – Câbles d’alimentation isolés extrudés et accessoires de 6 à 30 kV
D’autres normes nationales et sectorielles sont disponibles sur demande.
Applications du câble ABC moyenne tension 19/33 kV
Les câbles MT IEC 60502-2 ABC 19/33 kV sont largement utilisés dans les domaines suivants :
Réseaux de distribution urbains et périurbains
- Lignes moyenne tension triphasées aériennes en ville
- Remplacement des anciens conducteurs nus pour une sécurité et une capacité accrues
Électrification rurale et lignes longue distance
- Lignes moyenne tension aériennes pour les villages, les exploitations agricoles et les communautés isolées
- Emprise au sol réduite par rapport aux conducteurs nus
Zones industrielles et minières
- Alimentation aérienne des sites miniers, des usines et des chantiers de construction
- Idéal pour les zones où le câblage au sol est difficile ou coûteux
Environnements côtiers et difficiles
- Conception résistante à la corrosion grâce à l’utilisation d’aluminium et de polyéthylène, adaptée aux zones côtières, humides et polluées
Lignes électriques temporaires ou semi-permanentes
- Lignes moyenne tension aériennes pour les sites de projets, les parcs éoliens et les lignes de raccordement des centrales solaires
Key Features
1. Sécurité renforcée : Comparés aux conducteurs nus, l’isolation et le regroupement des câbles aériens moyenne tension réduisent les risques de défauts entre phases et de contacts accidentels, ainsi que les risques de courts-circuits causés par des branches ou des animaux.
2. Haute fiabilité : Les conducteurs moyenne tension isolés en XLPE offrent une excellente rigidité diélectrique et une performance thermique durable, réduisant ainsi la fréquence des pannes et les besoins de maintenance pour les entreprises de distribution d’électricité.
3. Installation économique : La simplicité des accessoires et du matériel permet une installation plus facile et plus rapide sur poteau, réduisant les distances d’isolement requises entre les phases et entre le câble et les bâtiments, ce qui représente un gain d’espace et une réduction des coûts de construction.
4. Grande adaptabilité environnementale : La surface extérieure résiste aux UV, à l’ozone et à l’humidité, ce qui la rend adaptée aux environnements extérieurs sous différents climats et lui confère d’excellentes performances en milieu pollué, pluvieux et côtier.
5. Réduction des pertes en ligne : La diminution du taux de défaillance entraîne une réduction des pannes, une meilleure régulation de la tension et une amélioration de la qualité de l’énergie pour les utilisateurs finaux.
6. Conceptions et accessoires personnalisés : ZMS propose différentes sections de conducteurs, conceptions de blindage et options de gaine. Nous fournissons également une gamme complète d’accessoires pour systèmes de contrôle d’air comprimé moyenne pression (MT ABC), incluant connecteurs, pinces, bornes et cosses.
